配電箱系統圖是電氣工程中的重要技術文件，用于直觀展示配電系統的布局、連接方式及保護控制功能。掌握其解讀方法是電工、工程師及相關從業者的必備技能。本文將從配電箱系統圖的基本構成入手，詳細解析常見符號含義，并附上25條電工基礎知識，幫助讀者快速提升專業能力。

配電箱系統圖解析

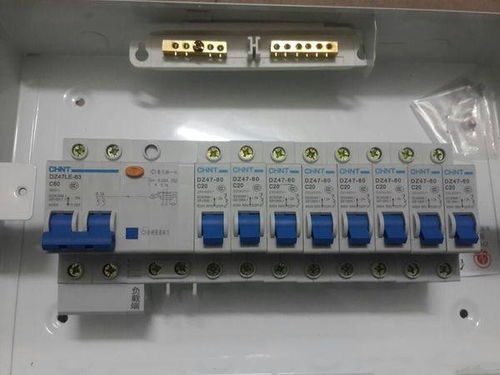

配電箱系統圖通常由圖形符號、文字標注和連接線組成，能夠清晰反映電源引入、開關控制、保護裝置及負載分配等環節。以下是圖中常見符號及其含義：

• 斷路器：用矩形框內加“I/O”或字母“QF”表示，用于過載和短路保護。
• 隔離開關：以帶水平間隙的折線符號標注，實現電路物理隔離。
• 熔斷器：圖形類似電阻符號加“FU”，用于過電流保護。
• 接觸器：由線圈和觸點符號組成，標記“KM”，控制電動機等設備啟停。
• 電流/電壓互感器：分別用“TA”“TV”表示，用于測量與保護回路。
• 指示燈與按鈕：指示燈為圓圈內加“HL”，按鈕為圓形或方形帶“SB”。
• 接地符號：采用向下三橫線標志，表示保護接地或功能接地。

解讀時需結合圖例說明，注意元件編號（如QF1、KM2）及線路相位標記（L1、L2、L3、N、PE），并分析主回路與控制回路的邏輯關系。

配電開關控制設備研發要點

隨著智能化發展，現代配電開關控制設備研發聚焦于：

1. 集成化設計：融合保護、測量、通信功能，如智能斷路器。
2. 可靠性提升：通過材料優化與結構改進，延長設備壽命。
3. 智能化控制：搭載傳感器與物聯網模塊，實現遠程監控與故障診斷。
4. 能效管理：支持負載分析與節能調節，符合綠色電網趨勢。

25條電工基礎知識

1. 電流單位是安培（A），電壓單位是伏特（V）。
2. 歐姆定律：I = U/R，即電流與電壓成正比，與電阻成反比。
3. 交流電（AC）與直流電（DC）的區別在于方向是否周期性變化。
4. 三相電由三根火線（L1、L2、L3）和一根零線（N）構成。
5. 接地系統（PE）用于防止觸電，保障人身安全。
6. 功率計算公式：P = UI（直流）或 P = √3 UI cosφ（三相交流）。
7. 短路電流遠超額定電流，需通過斷路器或熔斷器及時切斷。
8. 絕緣電阻測試是檢查線路安全性的關鍵步驟。
9. 電纜顏色規范：火線常用紅、黃、綠，零線為藍色，地線為黃綠色。
10. 電動機啟動方式包括直接啟動、星三角啟動等。
11. 電容用于功率因數補償，減少無功損耗。
12. 變壓器通過電磁感應改變電壓等級。
13. 繼電器通過小電流控制大電流電路，常用于自動化系統。
14. 電工需持證上崗，嚴格遵守安全操作規程。
15. 漏電保護器（RCD）檢測漏電流并快速斷電。
16. 電纜截面積根據負載電流與敷設條件選擇。
17. 諧波污染可能導致設備過熱，需加裝濾波器。
18. 配電箱內元件布局應遵循“左進右出、上進下出”原則。
19. 電氣符號國際標準以IEC 60617為主。
20. 耐壓測試驗證設備絕緣強度。
21. 臨時用電需設置專用開關箱并定期檢查。
22. 雷電防護通過避雷針與浪涌保護器實現。
23. 電工工具如萬用表、鉗形表需定期校準。
24. 電氣火災多由過載、短路引起，預防是關鍵。
25. 智能電網推動配電設備向數字化、自適應方向發展。

掌握以上內容，讀者可系統理解配電箱圖紙，并為參與配電開關控制設備研發奠定堅實基礎。在實際應用中，務必結合國家標準（如GB/T 4728符號規范）與現場情況，確保設計安全、高效。
